DPOX180H er en kostnadseffektiv håndholdt to-kanals digital fosforoscillograf lansert av FNIRSI med en to-i-ett oscillograf og signalgenerator. Oscillografen har en sanntids samplingshastighet på 500MSPS og en analog båndbredde på 180MHz. Når det gjelder skjerm, brukes en 2,8-tommers IPS full-vision LCD-skjerm med høy kontrast og digital fluorescerende teknologi. Bølgeformvisningseffekten er god, og fargemåtene er gråtoner og fargetemperatur. Med en bølgeformoppdatering på opptil 50000wfm/s er det lettere å vise unormale signaler med lav sannsynlighet. Tidsbasesystemet inkluderer en ZOOM-tidsbase for enkel analyse av digitale protokollsignaler. Med en vertikal følsomhet så lav som 5mV kan den bedre måle små signaler på 5mVPP. Ultra-høyt signal-til-støy-forhold, fullstendig forseglede skjermingstiltak, stabil krets-tilbakemeldingsdesign, ren og klar bølgeform. Den originale justerbare automatiske båndbreddegrensen og adaptiv justerbar triggerundertrykkelse er egnet for å analysere og måle signaler med relativt stor støy. 20M maskinvarebåndbreddegrense, kan filtrere ut støy over 20MHz. Utløseren tar i bruk digital triggerteknologi med høy presisjon. Den har tre triggermoduser: automatisk/enkelt/normal. Den har en sterk evne til å fange opp periodiske signaler, burst-signaler og protokollsignaler. DDS-signalgeneratoren har 14 typer funksjonssignalbølgeformer og en gratis tilpasset hakkebølgeform. Frekvensen til sinusbølgen kan nå opptil 20MHz, og de andre bølgeformene kan nå opp til 10MHz. Den originale hakkeutgangsfunksjonen kan lagre opptil 500 tilpassede signaler. Den har tre tidsbasemoduser for YT, XY og rullende. Manuell markørmåling egner seg for målinger med store støysignaler. Effektiv automatisk justering med én knapp, adaptiv 25 %, 50 %, 75 % elektrisk nivåutløser, det tar bare 2 sekunder å måle 1VPP/1KHz. Lagre bølgeformer og skjermbilder med én tast, opptil 250 sett med bølgeformdata eller 90 bilder kan lagres, og 500 fanget bølgedata kan lagres samtidig. Datanettleseren kan bla gjennom og se gjeldende lagrede bølgeformdata og bilder, og bølgeformdataene støtter operasjoner som zooming og flytting. Høyspent anti-brenningsbeskyttelse, alle gir tåler høyspenning opp til 400V. USB-dataeksport, du kan koble til en datamaskin for å kopiere bildefiler, og du kan også kopiere systemfiler til oscillografen for systemoppgraderinger. 5V2A hurtiglading, og 1 time kan lade til 80%.
Antall kanaler：2
Analog båndbredde: 180MHZ
Maksimal prøvetakingshastighet: 500 MSPS
Inngangskobling: DC/AC
Stigetid: 2,5nS
Lagringsdybde: 120 Kpts
Inngangsimpedans: 1MΩ-18PF
Vertikal følsomhet: 5mV ~ 10V(1X)
Tidsbasisområde: 5nS ~ 50S
DC-nøyaktighet:±2%
Tidsnøyaktighet:±0,01 %
Måleområde: 40mV ~ 80V(1X)
Digital fosforteknologi: støtte
Fargetemperaturdisplay: støtte

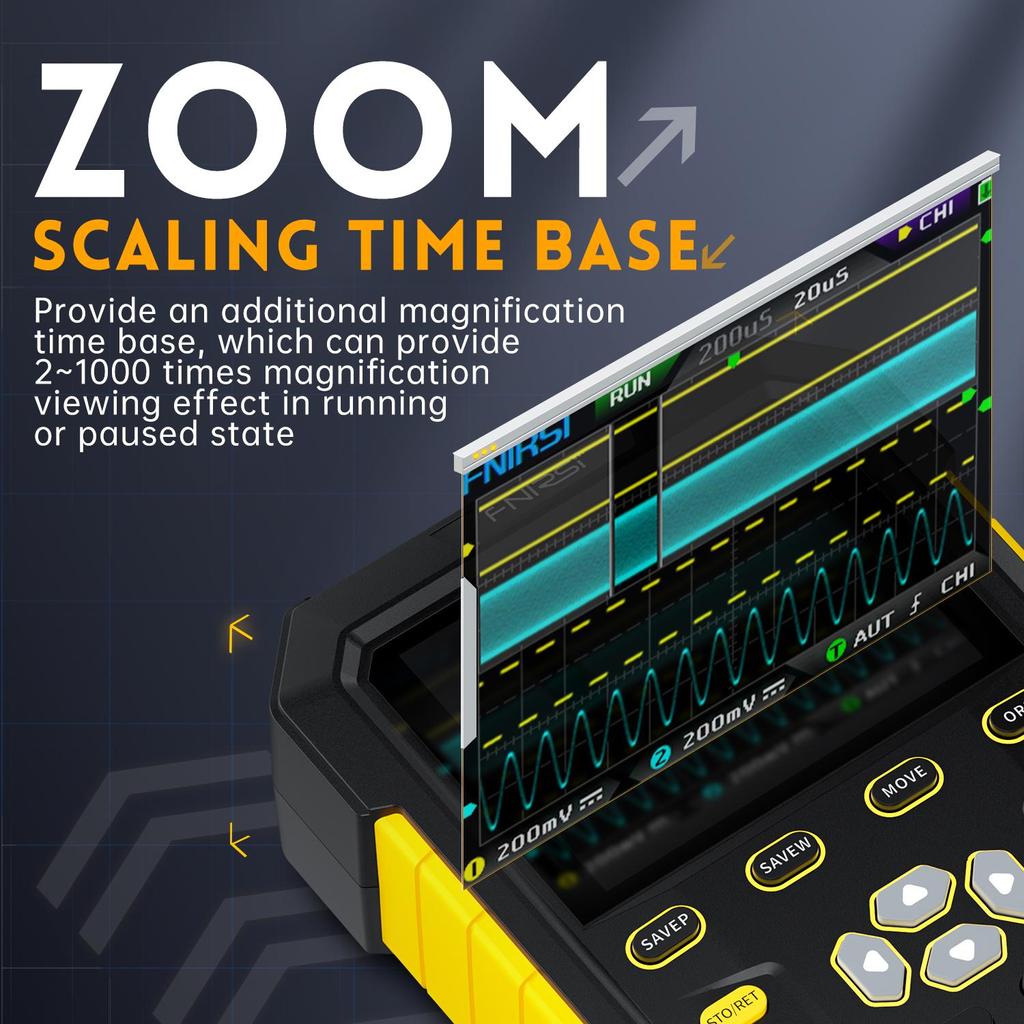

Zoom-skaleringstidsbase: støtte
20M maskinvarebåndbreddebegrensning:støtte
Justerbar automatisk båndbreddebegrensning: støtte
XY-modus: støtte
FFT: støtte
Markørmåling: Frekvens/Periode/Amplitude
Triggerdeteksjon: Digital trigger
Utløsermodus: Auto/Enkelt/Normal
Utløserkant: Stigende/fallende
Rullemodus: støtte
Skjermbildelagring：90
Bølgeformlagring: 250 grupper
Fangstsignal: 500
Parametermåling: 12 typer
Signalgenerator: 14 standard funksjonssignaler
Støtte for automatisk justering
Waveform manager: støtte
Bølgeformutgang: støtte
Høyspentbeskyttelse: støtte
Skjermstørrelse 2,8: tommer
Skjermoppløsning: 320x240
Skjermteknologi: IPS full visning
Utvidelsesgrensesnitt: USB-overføringsgrensesnitt
Automatisk avslåing: 5 minutter-2 timer
Firmware-oppgradering: støtte
Ladekrav: 5V 2A

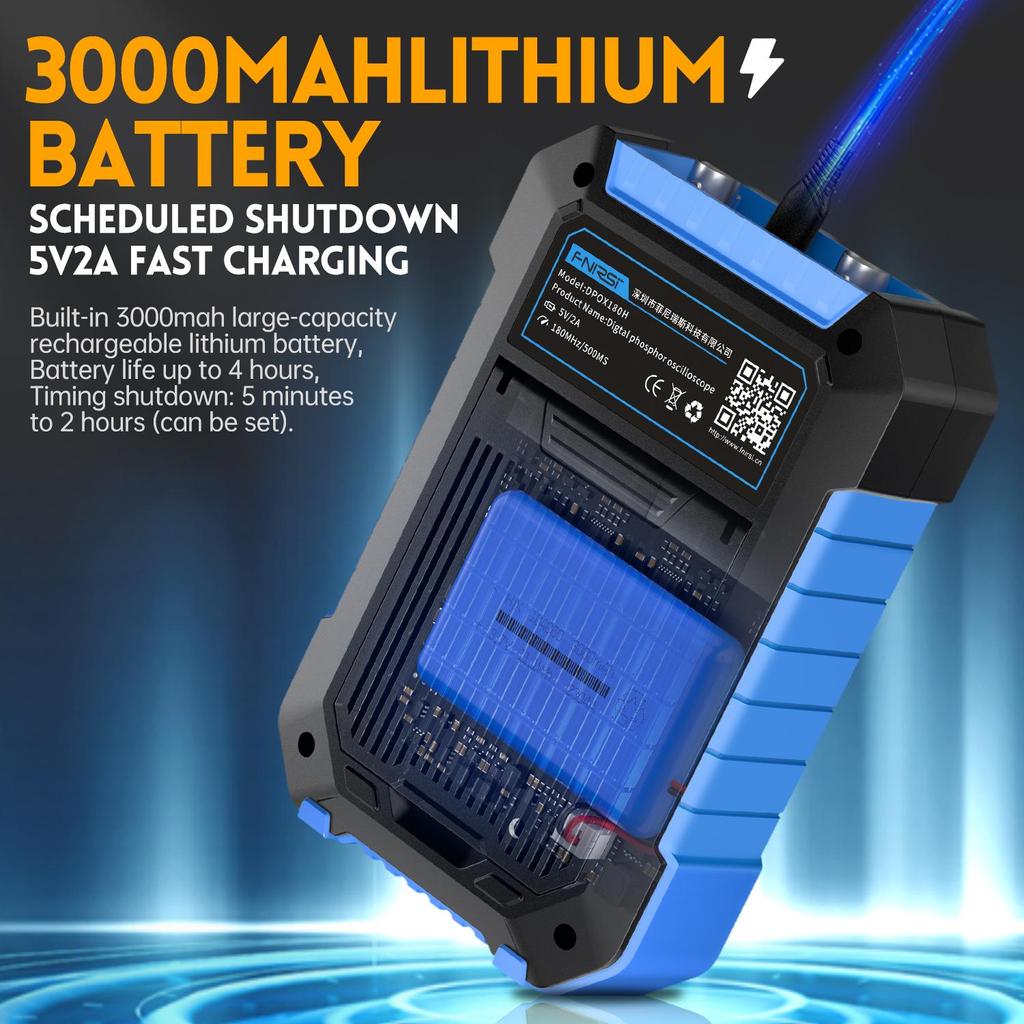

Batterikapasitet: 3000mAh
Standby-tid: 3,5 timer ved full lading
Mål: 135mmx90mmx40mm

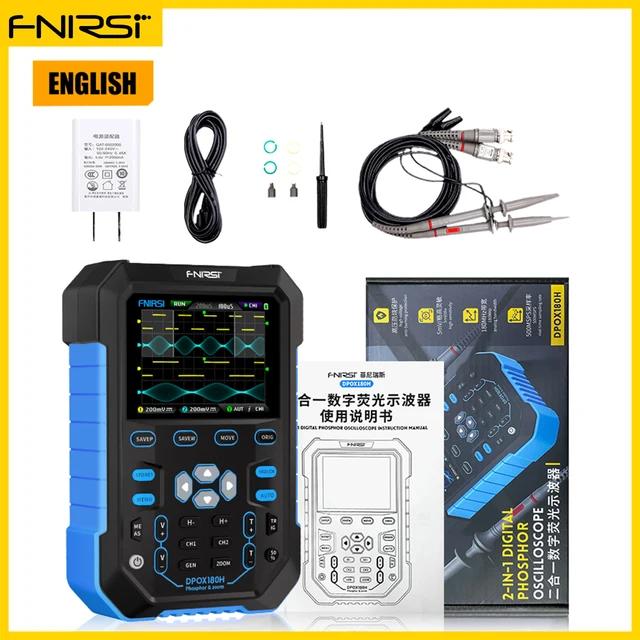

pakkeliste:
1 * DPOX180H digital fosforoscillograf
2 * Matchende 200MHz sonde (1X og 10X)
1 * 5V2A strømadapter
1 * USB-datalinje
1 * Brukerhåndbok
